15 100 °C Tester automático de resistividad de volumen Precisión ± 0,5 °C 2,0 mm Espaciado GB/T5654

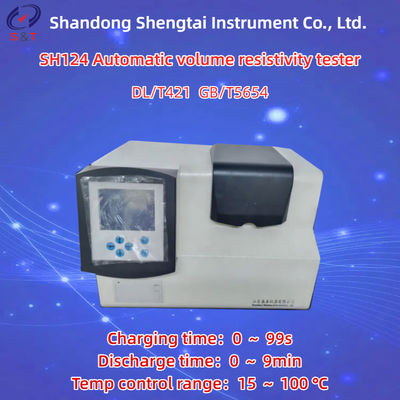

SH124 Probador automático de resistividad de volumen

The SH124 automatic volume resistivity tester is designed and manufactured according to the requirements of the power industry standard DL/T421-2009 for measuring the volume resistivity of power oil in the People's Republic of ChinaSe utiliza para medir la resistividad de volumen de medios líquidos como el aceite aislante y el aceite resistente al fuego.

El instrumento de medición de resistividad de volumen SH124 totalmente automático adopta el microcontrolador de la serie MCS-51 como núcleo de control del sistema, pantalla LCD a color, diálogo chino hombre-máquina, operación guiada,y el proceso de medición está totalmente automatizado (cambio automático de taza), cambio automático de marchas), y 200 datos de ensayo se almacenan de forma continua; y se desarrollan combinando nuevos métodos tecnológicos modernos.

Todo el instrumento está diseñado con tecnología avanzada, estructura razonable, operación sencilla, seguridad y fiabilidad.Es un probador de resistividad con un alto nivel técnico e indicadores de rendimiento completos para productos similares en el país y en el extranjeroEs particularmente útil para la supervisión de la calidad del petróleo en el sector energético,y los resultados de los ensayos cumplen la norma nacional DL421-2009 "Método de determinación de la resistividad por volumen del aceite de potencia eléctrica".

Parámetro técnico

● Normas de ejecución: DL/T421, GB/T5654

● Rango de ensayo: 2,0 × 105 ~ 1,0 × 1013 Ω· M (ohms)

● Precisión del ensayo de repetibilidad (resistividad de volumen):

Cuando la resistividad de volumen es superior a 1,0 × 1010 Ω· m, el error relativo es del 25%

Cuando la resistividad de volumen es ≤ 1,0 × 1010 Ω· m, el error relativo es del 15%

● Precisión de las pruebas de reproducibilidad (resistividad de volumen)

Cuando la resistividad de volumen es superior a 1,0 × 1010 Ω· m, el error relativo es del 35%

Cuando la resistividad de volumen es ≤ 1,0 × 1010 Ω·m, el error relativo es del 25%

● Tensión de ensayo: 500 VDC con un error elevado del 0,5%

● Tiempo de temperatura constante: 0-59 minutos

● Tiempo de carga: 0-99 segundos

● Tiempo de descarga: 0-9 minutos

● Rango de control de la temperatura: 15-100 °C

● Precisión de control de temperatura ± 0,5 °C

● Parámetros de las copas de electrodos:

Tipo de electrodo: tres electrodos terminales, doble control de temperatura para los electrodos interior y exterior

Material del electrodo: acero especial

Material aislante: politetrafluoroetileno

El espacio entre los electrodos: 2,0 mm

Condensador de la taza vacía: 30.0 pF

Resistencia al aislamiento de la copa vacía: > 3,0 × 1012 Ω

● Fuente de alimentación: AC 220V ± 10%, 50Hz ± 5%

● Potencia: ≤ 500 w

● Ambiente de trabajo:

● Rango de temperatura entre 10 y 35 °C

● Humedad ≤ 85%

Nota:Las imágenes del aspecto, las dimensiones, el volumen y el peso del instrumento son sólo para referencia.

Shandong Shengtai Instrument Co., Ltd. proporciona la siguiente garantía de calidad para los instrumentos que le venden:

---- Los materiales de los instrumentos suministrados son nuevos, cumplen con las normas nacionales de calidad y cuentan con el certificado de conformidad del fabricante;

---- Los materiales y componentes principales proporcionados cumplen los requisitos técnicos especificados en la documentación técnica;

---- El período global de garantía de calidad del equipo es de un año (excluyendo el desgaste normal de las partes vulnerables).

---- Somos responsables del mantenimiento gratuito de cualquier problema de calidad del instrumento que ocurra durante el período de garantía.Somos responsables de reparar y cobrar tarifas razonables.

---- Suministro de piezas con descuento de por vida para el equipo, y mantenimiento y reparación de por vida de toda la máquina.

---- Después de la expiración del período de garantía, si el usuario necesita mantenimiento y servicios técnicos, sólo cobraremos una tarifa de costo.
